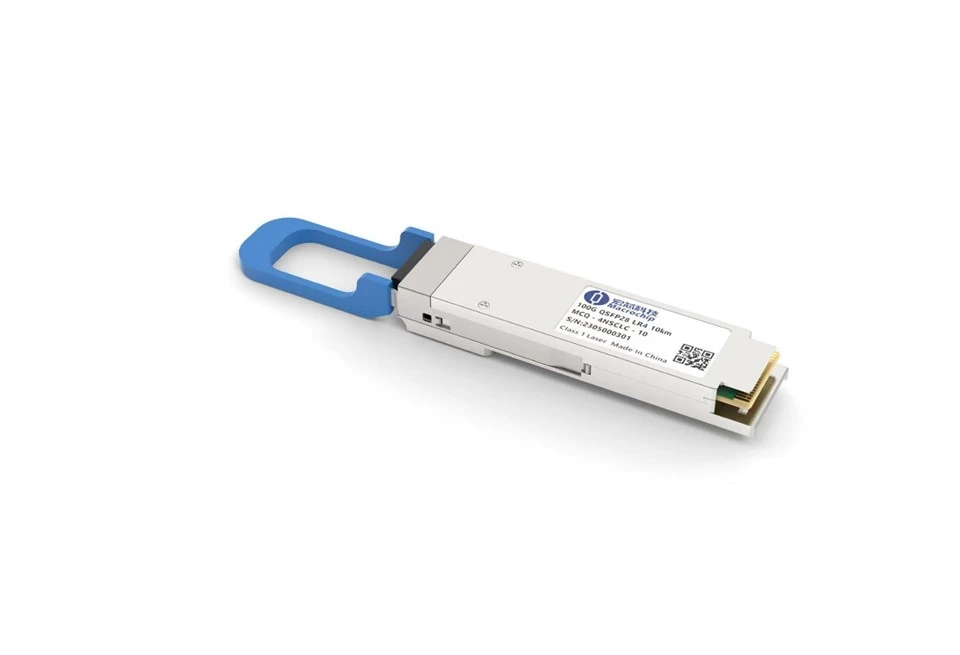

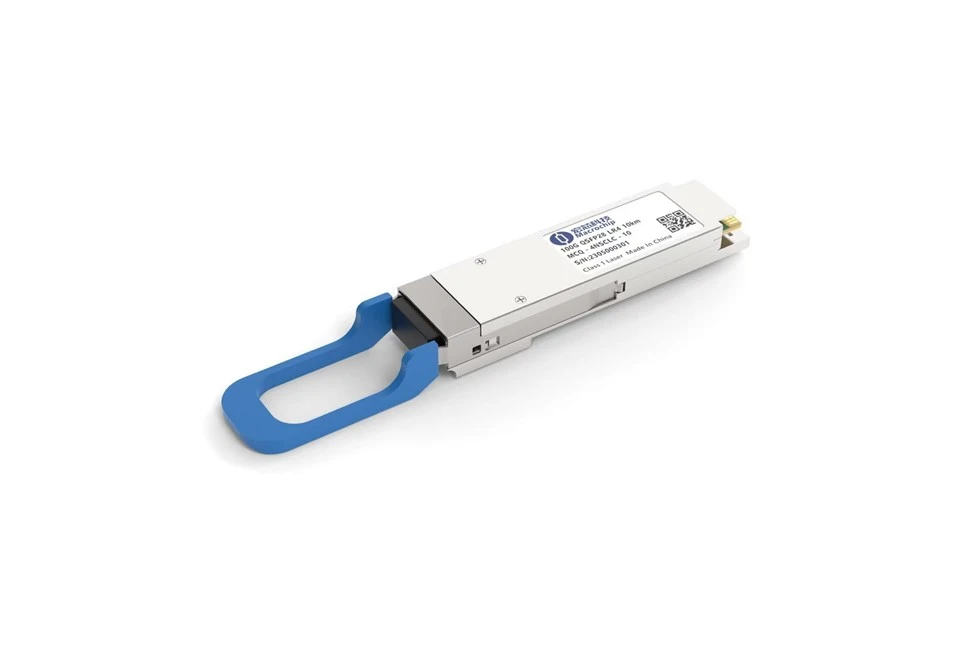

Qsfp 28 100 g lr4
1. Genel Açıklama
MCQ -4 ndclc -10, 10km optik iletişim uygulamaları için tasarlanmış 100GB/s dörtlü küçük form faktörü takılabilir (QSFP) optik alıcı-vericidir .
2. özellikleri
|
Parça numarası |
Mcq -4 nsclc -10 |
Veri oranı |
100 gbps |
|
Form faktörü |
QSFP28 |
Voltaj besleme |
3.3V |
|
Verici |
DFB |
Alıcı |
Pin |
|
Dalga boyu |
LWDM |
Güç tüketimi |
3.5W |
|
Elektrik modülasyonu |
4x25.78gb/s nrz |
Optik modülasyon |
4x25.78gb/s nrz |
|
Bağlayıcı |
LC |
Bağlantı uzunluğu |
10km |
|
Protokoller |
IEEE 802.3BA, QSFP28 MSA, SFF -8665, sff -8636 |
Kasa sıcaklığı |
0 ~ 70 derece |
3. uygulamalar
- 100GBase-LR4 Ethernet bağlantıları
4. mutlak maksimum derecelendirmeler
Herhangi bir bireysel mutlak maksimum derecelendirme işleminin bu modülde kalıcı hasara neden olabileceğine dikkat edilmelidir .
|
Parametre |
Sembol |
Min |
Maksimum |
Birimler |
|
Depolama Sıcaklığı Aralığı |
TSTG |
-40 |
85 |
⁰C |
|
Besleme voltajı |
VCC |
0 |
4 |
V |
|
Şerit başına maksimum ortalama giriş optik güç (hasar eşiği) |
Pin |
5.5 |
DBM |
|
|
Göreceli nem |
Rh |
% 10 ila% 90 yoğunlaşmayan |
||
5. önerilir işletme durums
|
Parametre |
Sembol |
Min |
Maksimum |
Birim |
|
Kasa sıcaklığı |
TDAVA |
0 |
70 |
⁰C |
|
Besleme voltajı |
VCC |
3.14 |
3.46 |
V |
|
Güç tüketimi |
PDiski |
4 |
W |
|
|
Güç Tüketimi-LP modu |
PDiski-Lp |
1.5 |
W |
6. 100 gbase-lr4 işlemi
|
Verici Parametre |
Şerit |
Min |
Tipik |
Maksimum |
Birim |
Nots |
|
Sinyal oranı, her şerit |
25.78125 ± 100 ppm |
GB/S |
||||
|
Şerit dalga boyu koştu |
Şerit 0 |
1294.53 |
/ |
1296.59 |
NM |
|
|
Şerit başına ortalama optik güç |
-4.3 |
4.5 |
DBM |
|||
|
Toplam ortalama fırlatma gücü |
10.5 |
DBM |
||||
|
Optik modülasyon genliği (OMA), her şerit |
-1.3 |
4.5 |
DBM |
|||
|
OMA eksi TDP'de lansman gücü, her şerit |
-2.3 |
DBM |
||||
|
Verici ve Dispersiyon Cezası (TDP) Her şerit |
2.2 |
DB |
||||
|
Şerit başına ortalama fırlatma gücü@tx Off State |
-30 |
DBM |
||||
|
Yok olma oranı |
4 |
DB |
||||
|
Göreceli yoğunluk gürültüsü (OMA) |
-130 |
DB/Hz |
||||
|
Yan mod baskılama rasyonu (SMSR) |
30 |
DB |
||||
|
Optik dönüş kaybı toleransı |
20 |
DB |
||||
|
Verici yansıtma |
-12 |
DB |
||||
|
Verici Göz Maskesi Tanımı {X1, X2, X3, Y1, Y₂, Y3} |
(0.25,0.4,0.45,0.25,0.28,0.4) |
1 |
||||
|
Verici Çıktı Güç Monitörü Doğruluğu |
-3 |
3 |
DB |
|||
|
Alıcı Parametre |
Şerit |
Min |
Tipik |
Maksimum |
Birim |
Olumsuzesprili |
|
Sinyal oranı, her şerit |
25.78125 ± 100 ppm |
GB/S |
||||
|
Şerit dalga boyu aralığı |
Lane 0 |
1294.53 |
/ |
1296.59 |
NM |
|
|
Hasar eşiği |
5.5 |
DBM |
||||
|
Ortalama alma gücü, her şerit |
-10.6 |
4.5 |
DBM |
|||
|
Güç Alın, Her Şerit (OMA) |
4.5 |
DBM |
||||
|
Alıcı yansıtma |
-26.0 |
DB |
||||
|
Şerit başına alıcı hassasiyeti (OMA) |
-8.6 |
DBM |
2 |
|||
|
Stresli alıcı hassasiyeti (OMA), her şerit |
-6.8 |
DBM |
3 |
|||
|
Güç Monitörü Doğruluk Alın |
-3.0 |
3.0 |
DB |
|||
/
/Notlar:
5x10 isabet oranı-5:
PRBS 2'nin bir test modeli ile ölçülür31-1 FEC BER 1X10'da-12
Dikey göz kapatma cezası 1 . 8 dB maks.
