QSFP28 LR

QSFP28 LR Serisi: Yüksek Performanslı 100g Optik Çözümler

QSFP28 LR serisi, uzun süreli veri merkezi ve telekom ağları için sağlam 100g bağlantı sunar . Portföyümüz iki optimize edilmiş varyant içerir:

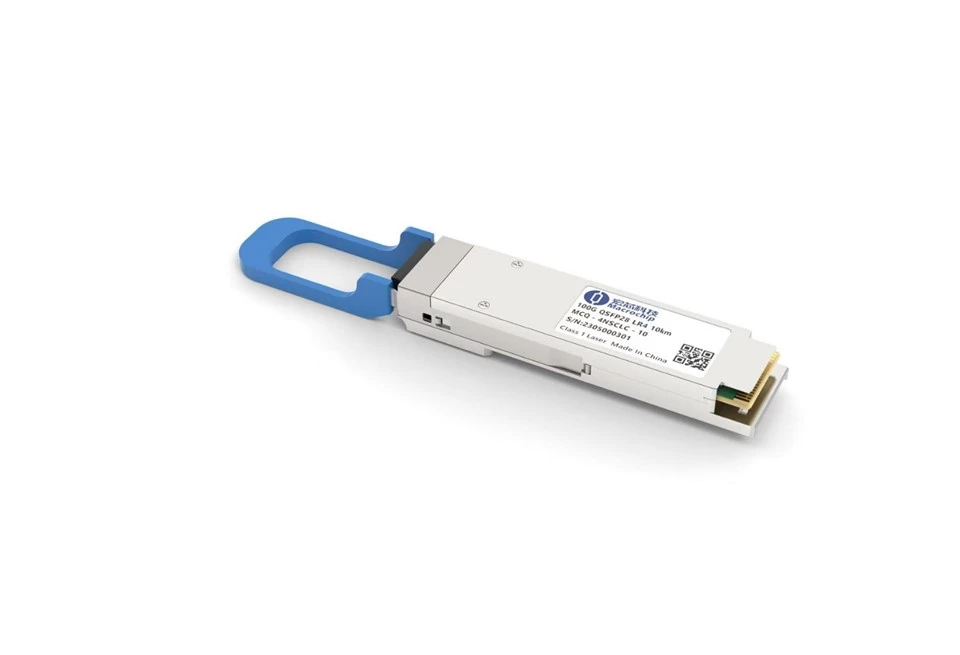

100G qsfp28 lr 4

1. Genel Açıklama

The Macrochip 100G QSFP28 LR 4 optical transceiver(MCQ-4NSCLC-10) is designed for use in 100-Gigabit Ethernet links up to 10km over Single-Mode Fiber. It integrates 4 data lanes in each direction with 4×25Gb/s data rate, each lane operating LAN WDM dalga boyunda . Ürün IEEE 802 . 3BA 100GBase-Lr 4. dijital teşhis fonksiyonları, QSFP28 MSA tarafından belirtilen I2C arayüzü aracılığıyla kullanılabilir.

2. özellikleri

• QSFP28 MSA teknik özelliklerine uygun .
• 103 . 1GB/s veri hızı için işlemi destekler.
• Tek modlu fiberde (SMF) maksimum 10 km bağlantı uzunluğu .
• Optik özellikler IEEE802.3BA 100GBASE-LR 4. ile uyumludur.
• Düşük hızlı elektrik sinyali, sff -8679. ile uyumludur
• Yüksek hızlı elektrik sinyali 802.3bm CAUI -4. ile uyumludur.
• Dijital teşhis fonksiyonları, SFF -8636. tarafından belirtildiği gibi I2C arayüzü aracılığıyla mevcuttur.
• 4x25GB/S DFB tabanlı LAN-WDM Verici 4 kanalın merkezi dalga boylarına sahip 1295 . 56, 1300.05, 1304.58 ve 1309.14nm.
• +70 derecesine 0 derecesinin bir vaka sıcaklığı için işlemi destekler .
• Dubleks LC prizleri .
• Güç dağılımı <4w .
• Tek 3 . 3V güç kaynağı.
• ROHS uyumlu .

3. uygulamalar

• 100GBase-LR4 Ethernet bağlantıları

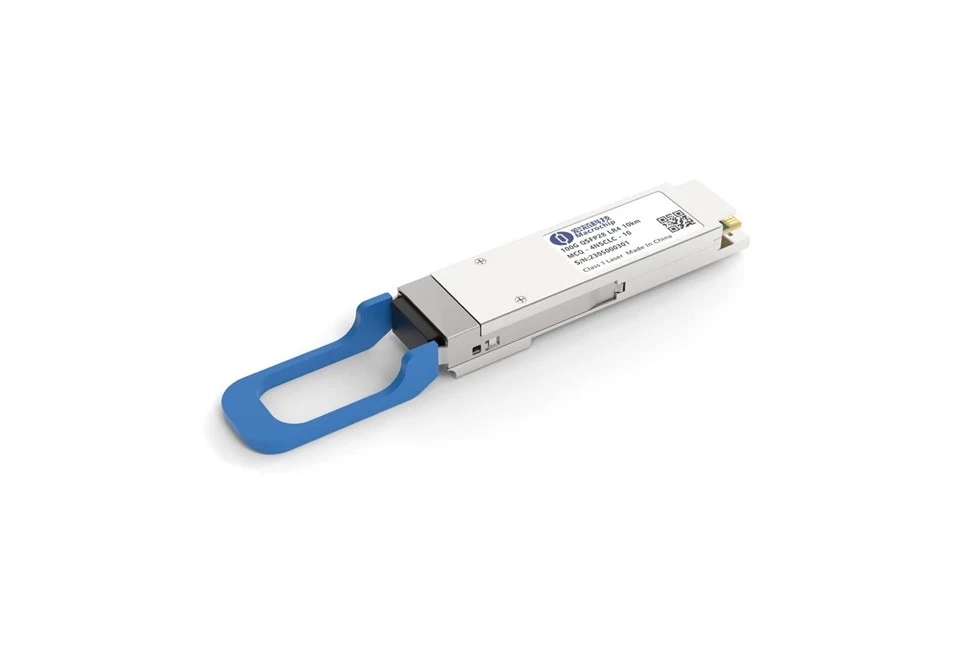

100G qsfp28 lr 1

1. Genel Açıklama

MacroChip 100G QSFP28 LR 1 optik alıcı-vericisi (MCQ -6 ps1lc -10) 100- gigabit Ethernet bağlantıları, tek modlu fiber . üzerinde 10km'ye kadar 4x25 nrzg data 1'e kadar kullanılmak üzere tasarlanmıştır. Sinyaller, 1310nm dalga boyunda çalışan her şerit . Ürün IEEE 802 .} 3CU 100ge Lr 1.} Dijital teşhis fonksiyonları, qsfp28 msa tarafından belirtildiği gibi I2C arayüzü aracılığıyla kullanılabilir.

2. özellikleri

• QSFP28 MSA uyumlu
• 53.125GBAUD'u destekler
• 100g Lambda MSA 100G-LR Spesifikasyon Uyumlu
• FEC ile Tek Mod Fiber (SMF) üzerinde 10km'ye kadar şanzıman
• Çalışma senaryosu sıcaklığı: 0 ila 70oC
• 4x25g elektrik arayüzü (oif cei -28 g-vsr)
• Maksimum güç tüketimi 4W
• LC dubleks konektörü
• ROHS uyumlu

3. uygulamalar

• Veri Merkezi Bağlantı
• 100g Ethernet
• Kurumsal ağ

4. mutlak maksimum derecelendirmeler

Herhangi bir bireysel mutlak maksimum derecelendirme işleminin bu modülde kalıcı hasara neden olabileceğine dikkat edilmelidir .

5. önerilir işletme durums

Notlar:

FEC özelliği . modülüne gömülüdür

FEC'in maksimum iletim mesafesini desteklemek için açılması gerekiyor .

LR serisi, 100g altyapısına sorunsuz geçiş sağlar, performansı operasyonel ölçeklenebilirlik . LR4, eski SMF dağıtımlarına uyarken, LR1 öncüleri AI/5G iş yükleri için yeni nesil yoğunluk .

S: LR4 vs . LR1'i nereye dağıtmalıyım?

A: Optimal kullanım durumları:

LR4: Eski SMF Altyapısı, Veri Merkezi Bağlantıları (DCI), WAN Toplama .

LR1: 5G Fronthaul, Kenar Hesaplama, Uzay Kısıtlı Raflar (% 50 Fiber Azaltma) .

S: Bağlantı hataları nasıl giderilir?

A: Teşhis Protokolü:

1. Güç seviyelerini doğrulayın:

• Lr4 tx: -4.3 dbm - +4.5 dbm; Rx hassasiyeti: -8.6 dbm .
• LR1 RX Duyarlığı:<-10dBm.

2. Fiber Türü Kontrol Edin: Onay G .652 SMF kullanımı (pazarlık edilemez) .

3. Konektörleri inceleyin: LR4 APC/UPC-Doldurulmuş LC Ferrules . gerektirir.
